Reduzierung DN 110/100 – Übergang von Kanalrohr Ø110 mm auf Drainagerohr Ø100 mm
Die Drainagerohr-Reduzierung DN 110/100 ermöglicht die einfache Verbindung eines Kanal- bzw. Regenwasserrohrs mit einem flexiblen Drainagerohr.

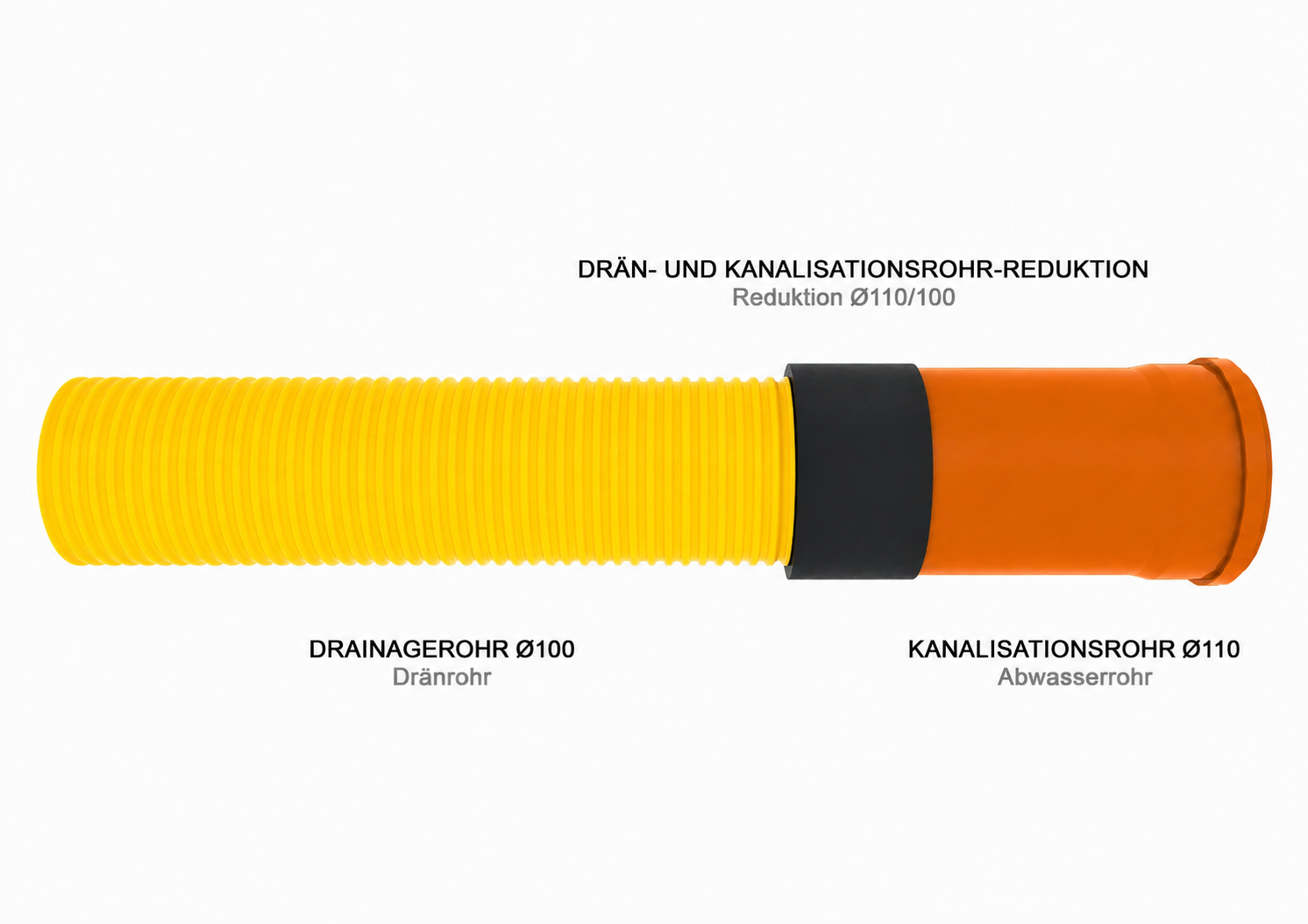

Die Reduzierung ist speziell für die Verbindung eines Kanalrohrs mit Ø110 mm (glattes, muffenloses Rohrende) mit einem Drainagerohr Ø100 mm ausgelegt. Das Kanalrohr Ø110 mm wird dabei in die Reduzierung eingeschoben, während die Reduzierung in das Innere des Drainagerohrs Ø100 mm gesteckt wird.

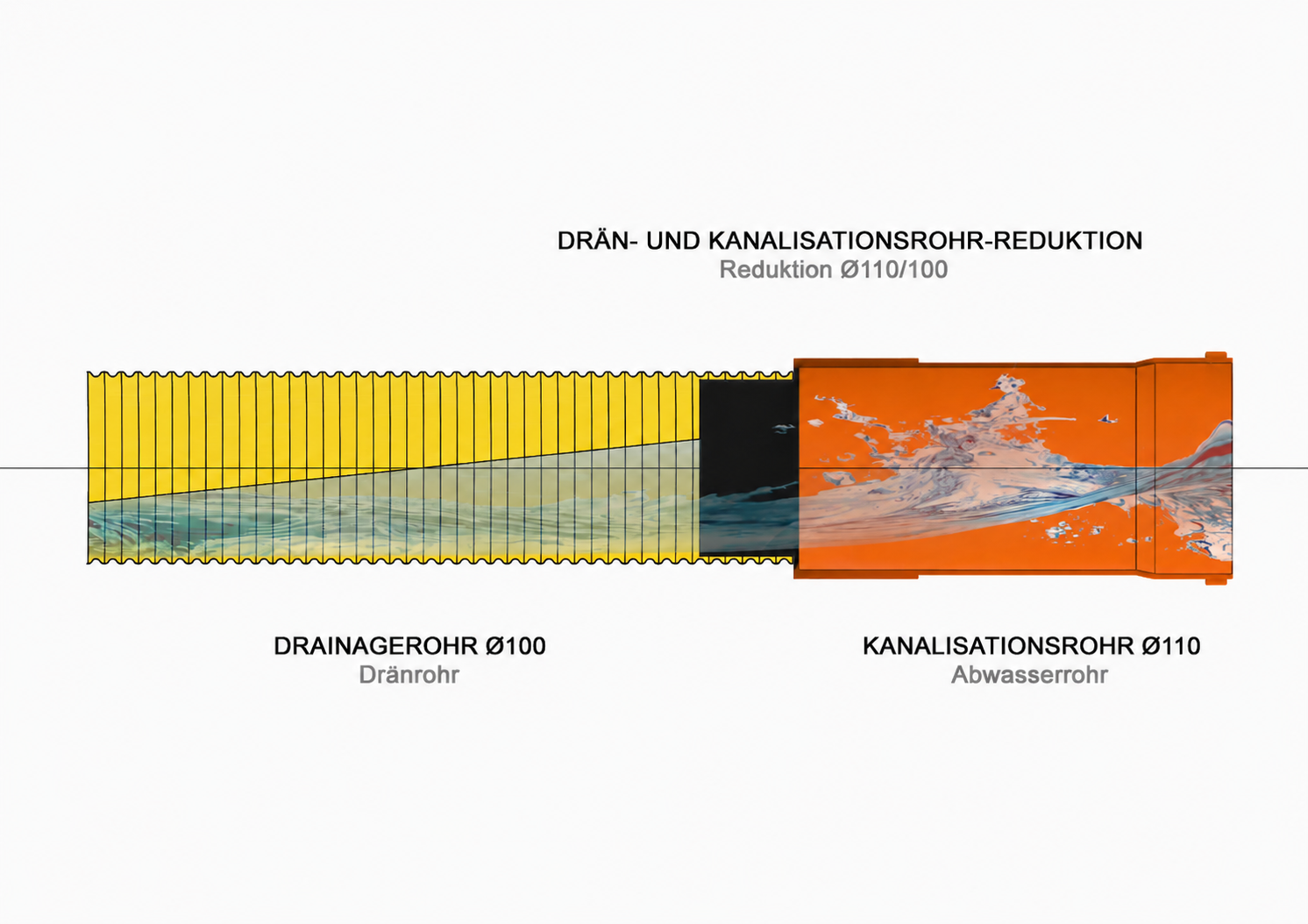

Durch diese Konstruktion entsteht ein sauberer Übergang zwischen den beiden Rohrsystemen und der Wasserfluss wird nicht unnötig behindert.
Ein typischer Anwendungsfall ist beispielsweise die Verbindung eines Regenwasserablaufs von einer Dachrinne Ø110 mm mit einem flexiblen Drainagerohr Ø100 mm.
Funktionsweise
- Kanalrohr Ø110 mm: Das glatte Rohrende wird in die Reduzierung eingeschoben.
- Drainagerohr Ø100 mm: Die Reduzierung wird in das Innere des Drainagerohrs gesteckt.
- Die spezielle Konstruktion sorgt für einen sicheren Halt der Drainagerohrleitung.

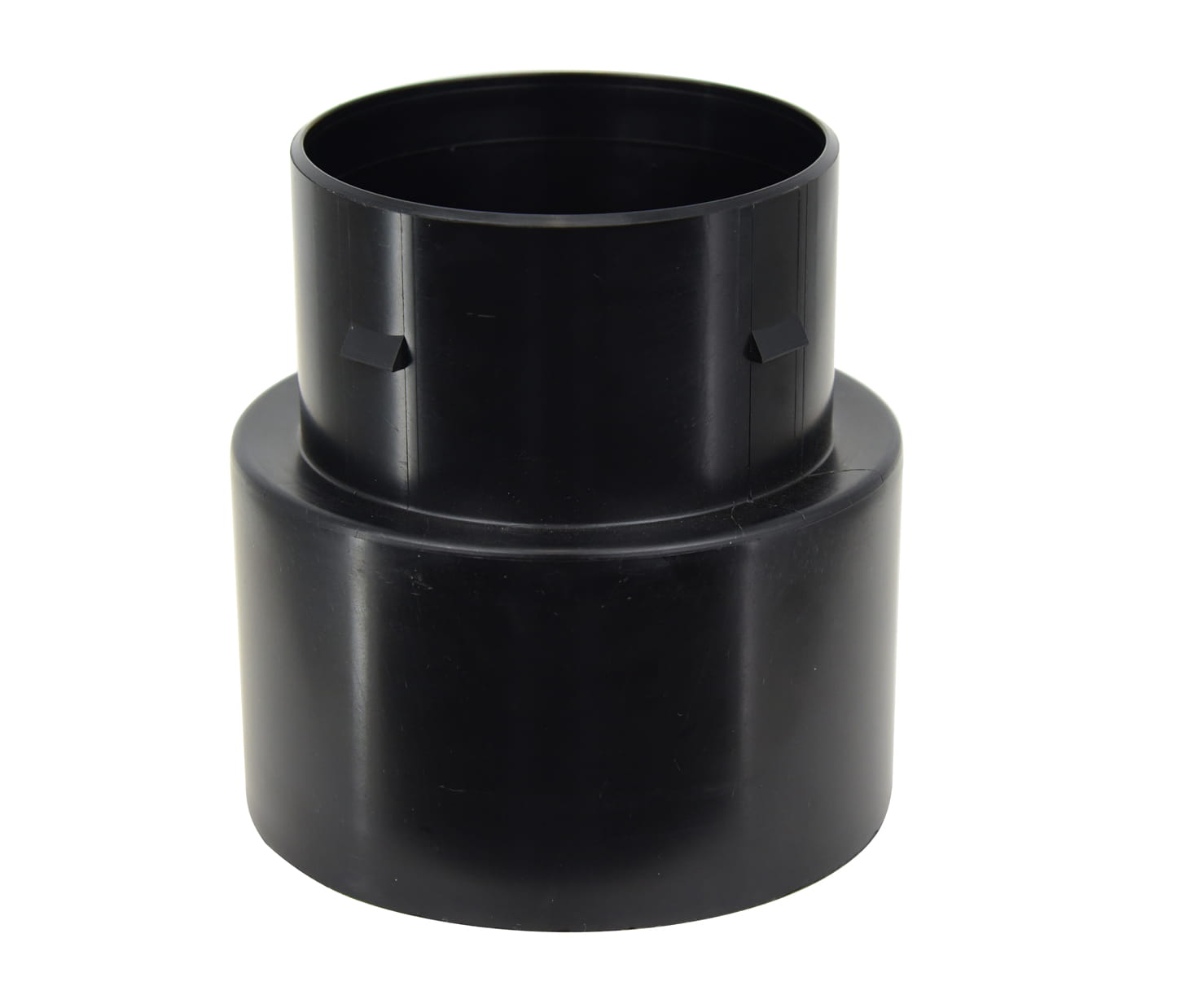

- Integrierte Haltehaken verhindern ein unbeabsichtigtes Herausziehen des Drainagerohrs.
- Ein integrierter Tiefenanschlag begrenzt die Einschubtiefe und erleichtert die korrekte Montage.
Vorteile
- Verbindung von Kanalrohr Ø110 mm mit Drainagerohr Ø100 mm
- geeignet für glatte Rohrenden Ø110 mm
- Drainagerohr wird innen in die Reduzierung bzw. auf den Anschluss gesteckt
- Haltehaken für sicheren Sitz des Drainagerohrs
- Tiefenanschlag für eine einfache und korrekte Montage
- gewährleistet einen günstigen und ungehinderten Wasserübergang
- ideal zur Verbindung von Regenwasserabläufen und Drainagerohren
- besonders geeignet für flexible Drainagerohre
Wichtig: Keine Dichtung erforderlich
Bei dieser Drainagerohr-Reduzierung werden keine Dichtungen verwendet. Die Verbindung erfolgt durch das entsprechende Einschieben der Rohre in die dafür vorgesehenen Anschlüsse. Die integrierten Haltehaken sorgen dabei für einen sicheren Halt des Drainagerohrs.
Technische Daten
| Eigenschaft |
Ausführung |
| Anschluss Kanalrohr |
Ø110 mm |
| Anschluss Drainagerohr |
Ø100 mm |
| Ausführung |
Reduzierung 110/100 |
| Verbindung |
Kanalrohr außen / Drainagerohr innen |
| Dichtung |
Nicht erforderlich |
| Haltesystem |
Integrierte Haltehaken |
| Tiefenanschlag |
Ja |
| Einsatzbereich |
Entwässerung, Regenwasser, Drainage |
Passend für: Übergang von einem Regenwasser-/Kanalrohr Ø110 mm auf ein flexibles Drainagerohr Ø100 mm.
